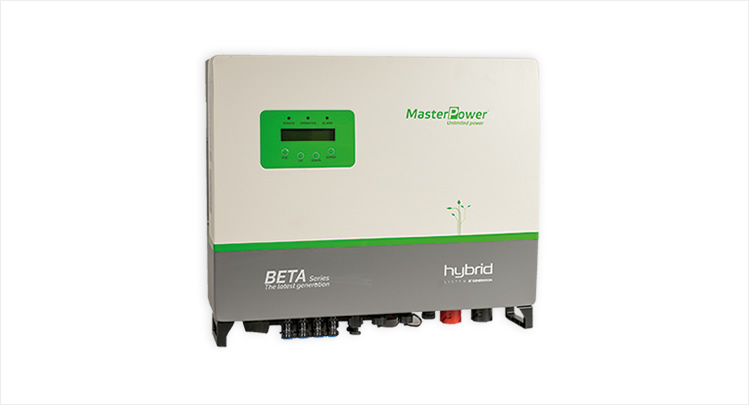

Serie Beta RHI-3P(5-10)K
Características
• Eficiencia máxima del 98,4%.
• 2 MPPT y 4 entradas de CC; máxima corriente de entrada de CC de 26A.
• 3 modos de funcionamiento (autoconsumo; tiempo de uso; respaldo fuera de la red) y gestión de energía programable.
• La fuente de alimentación se puede conmutar automáticamente y el tiempo de conmutación es de 40 ms.
• Garantiza una reserva de CA de hasta 10kW de potencia continua y 16kVA de potencia máxima.
• Capacidades de cambio de hora de uso y de reducción de picos a la red.
• Función opcional de interruptor de circuito de fallo de arco (AFCI) de la fuente de alimentación principal.
• Función EMS inteligente.
• Soporta el desequilibrio trifásico en el puerto de salida de reserva.
• Gestión de energía totalmente inteligente las 24 horas del día, comprensión en tiempo real del estado de la planta fotovoltaica.
• Función de control y actualización a distancia, haciendo que el mantenimiento de la planta de energía digital esté al alcance de su mano.
Especificaciones
| MODELO | 5K | 6K | 8K | 10K | |
|---|---|---|---|---|---|
| ENTRADA CC (FOTOVOLTAICA) | |||||
| Potencia de Entrada Máx. Recomendada (kW) | 8 | 9.6 | 12.8 | 16 | |
| Voltaje Máximo de Entrada (V) | 1000 | ||||
| Voltaje Nominal (V) | 600 | ||||
| Voltaje de Arranque (V) | 160 | ||||
| Rango de Voltaje MPPT (V) | 200 - 850 | ||||
| Corriente Máxima de Entrada (A) | 13/13 | 26/13 | 26/26 | ||
| Corriente Máxima de Cortocircuito (A) | 19.5/19.5 | 39/19.5 | 39/39 | ||
| Nº de MPPT / Nº Máx. de Cadenas de Entrada | 2/2 | 2/3 | 2/4 | ||
| BATERÍA | |||||
| Tipo de Batería | Li-ion | ||||
| Rango de Voltaje de la Batería (V) | 160-600 | ||||
| Potencia Máxima de Carga / Descarga (kW) | 5 | 6 | 8 | 10 | |
| Corriente Máxima de Carga / Descarga (A) | 25 | ||||
| Comunicación | CAN | ||||
| SALIDA CA (LADO RED | |||||
| Potencia Nominal de Salida (kW) | 5 | 6 | 8 | 10 | |
| Potencia Máxima de Salida Aparente (kVA) | 5.5 | 6.6 | 8.8 | 10 | |
| Fase de Funcionamiento | 3/N/PE | ||||
| Voltaje Nominal de la Red (V) | 380/400 | ||||
| Frecuencia Nominal de la Red (Hz) | 50/60 | ||||
| Corriente Nominal de Salida de la Red (A) | 7.6/7.3 | 9.2/8.7 | 12.2/11.6 | 15.2/14.5 | |
| Corriente de Salida Máxima (A) | 8.4 | 10 | 13.4 | 16.7 | |
| Factor de Potencia | > 0.99 (0,8 de adelanto a 0,8 de retraso) | ||||
| THDi | < 2% | ||||
| SALIDA CA (BACK-UP) | |||||
| Potencia Nominal de Salida (kW) | 5 | 6 | 8 | 10 | |
| Potencia de Salida Aparente de Pico | 10kVA, 60 sec | 12kVA, 60 sec | 16kVA, 60 sec | ||
| Tiempo de Conmutación de Reserva | < 40 ms | ||||
| Voltaje Nominal de Salida (V) | 3/N/PE, 380/400 | ||||
| Frecuencia Nominal (Hz) | 50/60 | ||||
| Corriente Nominal de Salida (A) | 7.6/7.3 | 9.2/8.7 | 12.2 /11.6 | 15.2/14.5 | |
| THDv (@carga lineal) | < 2% | ||||
| EFICIENCIA | |||||
| Eficiencia Máxima | 98.4% | ||||
| Eficiencia UE | 97.7% | ||||
| Eficiencia MPPT | 99.9% | ||||
| Eficiencia de Carga / Descarga de la Batería | 97.5% | ||||
| PROTECCIÓN | |||||
| Protección Anti-isla | Sí | ||||
| Protección contra Sobrecorriente de Salida | Sí | ||||
| Protección contra Cortocircuitos | Sí | ||||
| Interruptor de CC | Opcional | ||||
| Protección contra Polaridad Inversa de CC | Sí | ||||
| Protección contra Sobrevoltaje Fotovoltaico | Sí | ||||
| Protección Inversa de la Batería | Sí | ||||
| DATOS GENERALES | |||||
| Dimensiones (W*H*D) (mm) |
535*455*185 | ||||
| Peso (kg) | 25.1 | ||||
| Topología | Sin transformador | ||||
| Consumo en espera | < 15W | ||||
| Rango de Temp. Ambiente de Funcionamiento | -25 ~ +60°C | ||||
| Humedad Relativa | 0-100% | ||||
| Protección contra el Ingreso | IP65 | ||||
| Concepto de Refrigeración | Convección natural | ||||
| Altitud Máxima de Funcionamiento | 4000 m | ||||
| Norma de Conexión a la Red | G98 or G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15/VFR:2019, RD 1699/RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA |
||||
| Norma de Seguridad / EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3 | ||||
| CARACTERÍSTICAS | |||||
| Conexión CC | Conector MC4 | ||||
| Conexión de CA | Clavija de conexión rápida | ||||
| Pantalla | LCD | ||||
| Comunicación | RS-485, Opcional: Wi-Fi, GPRS | ||||
Las características técnicas del producto están sujetas a cambios sin previo aviso.
