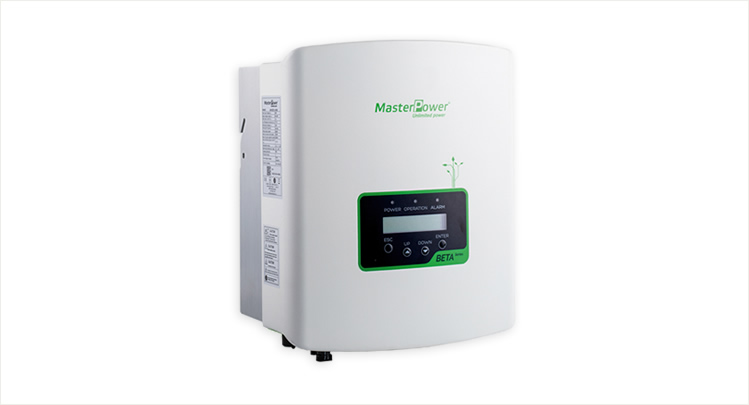

Serie Beta Mini (700-3600)-4G
Características
• 97.3% de eficiencia máxima.
• Corriente de string hasta 14 A.
• Tecnología de conmutación de alta frecuencia.
• Amplio rango de voltaje y bajo voltaje de arranque.
• Algoritmo preciso de MPPT.
• Administrador de exportación de energía integrado (EPM).
• Protección AFCI, reduce activamente el riesgo de incendio.
• Compacto y ligero.
• Conexión amigable y adaptable a la red.
SOLUCIONES
+PENSAR +CONSTRUIR
Especificaciones
| MODELO | Beta Mini 700-4G |
Beta Mini 1000-4G |
Beta Mini 1500-4G |
Beta Mini 2000-4G |
Beta Mini 2500-4G |
Beta Mini 3000-4G |
Beta Mini 3600-4G |
|
|---|---|---|---|---|---|---|---|---|
| ENTRADA (CC) | ||||||||
| Máx. Potencia FV de Entrada Recomendada (kW) | 1.1 | 1.5 | 2.3 | 3 | 3.8 | 4.5 | 5.4 | |
| Máximo Voltaje de Entrada (V) | 600 | |||||||
| Voltaje Nominal (V) | 200 | 330 | ||||||
| Voltaje de Arranque (V) | 60 | 90 | ||||||
| Rango de Voltaje MPPT (V) | 50 - 500 | 80 - 500 | ||||||
| Máxima Corriente de Entrada (A) | 14 | 19 | ||||||
| Máxima Corriente de Cortocircuito (A) | 22 | 24 | ||||||
| Nº de MPPT / Nº Máx. de Cadenas de Entrada | 1/1 | 1/2 | ||||||
| SALIDA (CA) | ||||||||
| Potencia Nominal de Salida (kW) |
0.7 | 1 | 1.5 | 2 | 2.5 | 3 | 3.6 | |
| Máxima Potencia Aparente de Salida (kVA) | 0.77 | 1.1 | 1.65 | 2.2 | 2.75 | 3.3 | 3.6 | |
| Máxima Potencia de Salida (kW) | 0.77 | 1.1 | 1.65 | 2.2 | 2.75 | 3.3 | 3.6 | |
| Voltaje Nominal de la Red (V) | 1/N/PE, 220 /230 | |||||||
| Frecuencia Nominal de la Red (Hz) | 50/60 | |||||||
| Corriente Nominal de Salida de Red (A) | 3.2/3.0 | 4.5/4.3 | 6.8/6.5 | 9. 1/8.7 | 11.4/10.9 | 13.6/13 | 16 | |
| Máxima Corriente de Salida (A) | 4.4 | 5.2 | 8.1 | 10.5 | 13.3 | 15.7 | 16 | |
| Factor de Potencia |
>0.99 (0.8 capacitivo a 0.8 inductivo) | |||||||
| THDi | < 3% | |||||||
| EFICIENCIA | ||||||||
| Eficiencia Máxima |
96.6% | 96.6% | 97.1% | 97.1% | 97.3% | |||
| Eficiencia EU | 95.3% | 95.4% | 96.6% | 96.7% | 96.8% | |||
| PROTECCIÓN | ||||||||
| Protección contra Polaridad Inversa CC | Si | |||||||
| Protección contra Cortocircuito | Si | |||||||
| Protección de Sobrecorriente de Salida | Si | |||||||
| Protección contra Sobretensiones | Si | |||||||
| Monitoreo de Red | Si | |||||||
| Protección Anti-isla | Si | |||||||
| Protección de Temperatura | Si | |||||||
| AFCI Integrado (Protección de fallo de arco CC) |
Sí (1) | |||||||
| Interruptor de CC Integrado | Opcional | |||||||
| DATOS GENERALES | ||||||||
| Dimensiones, Longitud x Altura x Anchura (mm) |
310 x 373 x 160 | |||||||
| Peso (kg) | 7.4 | 7.7 | ||||||
| Topología | Sin Transformador | |||||||
| Consumo Propio (noche) | < 1W | |||||||
| Rango de Temperatura de Funcionamiento | -25°C ~ 60°C | |||||||
| Humedad Relativa | 0 - 100% | |||||||
| Nivel de Protección |
IP66 | |||||||
| Enfriamiento | Convección natural | |||||||
| Altitud Máxima de Funcionamiento |
4000 m | |||||||
| Estándar de Conexión de Red | G98 o G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA | |||||||
| Estándar de Seguridad / EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4 | |||||||
| CARACTERÍSTICAS | ||||||||
| Conexión de CC |
Conector MC4 | |||||||
| Conexión de CA | Enchufe de conexión rápida | |||||||
| Pantalla | LCD | |||||||
| Comunicación | RS-485, Opcional: Wi-Fi, GPRS | |||||||
(1) Activación necesaria.
Las características técnicas del producto están sujetas a cambios sin previo aviso.
