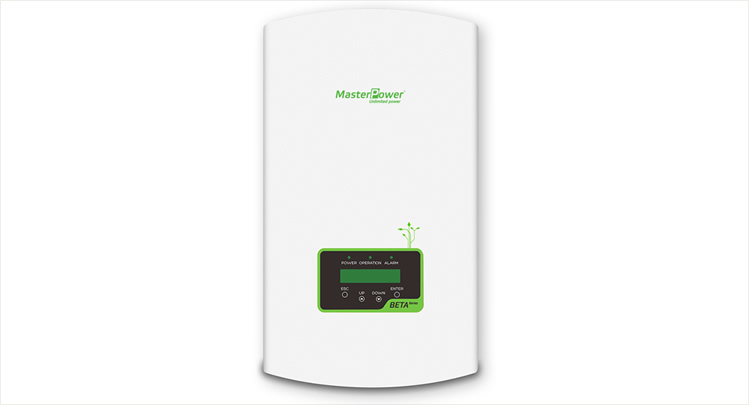

Serie Beta 3P (5-10)K-4G
Características
• Inversor 4G trifásico.
• Rango de tensión de entrada de 160 V - 500 V.
• Doble MPPT, fácil instalación.
• THDi < 1.5%, baja distorsión armónica.
• Más del 98.0% de eficiencia máxima.
• Interfaz RS485, WiFi / LAN / GPRS (opcional).
• Numerosas funciones de protección.
• Monitoreo WiFi disponible - aplicaciones Iphone y Android disponibles.
• 5 años de garantía estándar, extensión para 20 años opcional.
SOLUCIONES
+PENSAR +CONSTRUIR
Especificaciones
| MODELO | Beta 3P5K-4G | Beta 3P6K-4G | Beta 3P8K-4G | Beta 3P9K-4G | Beta 3P10K-4G | |
|---|---|---|---|---|---|---|
| ENTRADA (CC) | ||||||
| Potencia Máxima de Entrada CC (kW) | 6 | 7.2 | 9.6 | 10.8 | 12 | |
| Tensión de Entrada CC (V) | 1000 | |||||
| Voltaje CC Nominal (V) | 600 | |||||
| Tensión de Salida (V) | 180 | |||||
| Rango de Tensión MPPT (V) | 160 - 850 | |||||
| Corriente Máxima de Entrada (A / B) | 11A+11A | |||||
| Máxima Corriente de Cortocircuito para cada MPPT (A) |
17.2+17.2 | |||||
| Número de MPPT / Cadena para entrada MPPT | 2/A:1; B:1 | |||||
| SALIDA (CA) | ||||||
| Potencia Nominal de Salida (kW) |
5 | 6 | 8 | 9 | 10 | |
| Potencia Máxima de Salida Aparente (kVA) | 5.5 | 6.6 | 8.8 | 9.9 | 11 | |
| Tensión Nominal de la Red (V) | 400 | |||||
| Fases de Operación | Tres | |||||
| Corriente Nominal de Salida de Red (A) | 7.2 | 8.7 | 11.5 | 13.0 | 14.4 | |
| Corriente de Salida (A) | 7.9 | 9.5 | 12.7 | 14.2 | 15.9 | |
| Factor de Potencia (la potencia de salida nominal) |
0.8 Adelantado ... 0.8 Atrasado | |||||
| THDi (la potencia de salida nominal) | < 1.5% | |||||
| EFICIENCIA | ||||||
| Eficiencia Máxima |
98.3% | 98.7% | ||||
| Eficiencia EU | 97.8% | 97.1% | ||||
| Eficiencia MPPT | >99.5% | |||||
| PROTECCIÓN | ||||||
| Protección contra Inversión de Polaridad CC |
Si | |||||
| Monitoreo de la Resistencia de Aislamiernto | Si | |||||
| Detección de Corriente Residual | Si | |||||
| Protección de Sobretensión | Si | |||||
| Protección de Isla | Si | |||||
| Interruptor de CC Integrado | Opcional | |||||
| DATOS GENERALES | ||||||
| Dimensiones (mm) |
310W*563H*219D | |||||
| Peso (kg) | 17.3 | 18 | ||||
| Topologia | Sin Transformador | |||||
| Consumo Propio (noche) | < 1W | |||||
| Rango de Temperatura Ambiente de Funcionamiento |
-25 ~ 60°C | |||||
| Humedad Relativa | 0 ~ 100% | |||||
| Protección IP | IP65 | |||||
| Emisión de Ruidos (típico) | < 30 dBA | |||||
| Concepto de Refrigeración | Convención natural | |||||
| Altitud Máxima de Funcionamiento | 4000 m | |||||
| NORMAS | ||||||
| Estándar de Conexión de Red | EN50549, AS4777, VDE0126-1-1, IEC61727, G98, G99 | |||||
| Estándar de Seguridad / EMC | IEC62109-1/-2, AS3100, EN61000-6-1, EN61000-6-2, EN61000-6-3, EN61000-6-4 | |||||
| CARACTERÍSTICAS | ||||||
| Conexión de CC |
MC4 | |||||
| Conexión de CA | Conectores de terminales | |||||
| Pantalla | LCD, 2 × 20 Z | |||||
| Conexiones de Comunicación | Conector RS485 de 4 pines | |||||
| Monitoreo | WiFi o GPRS | |||||
| Garantía | 5 / 10 / 15 / 20 años | |||||
Las características técnicas del producto están sujetas a cambios sin previo aviso.
