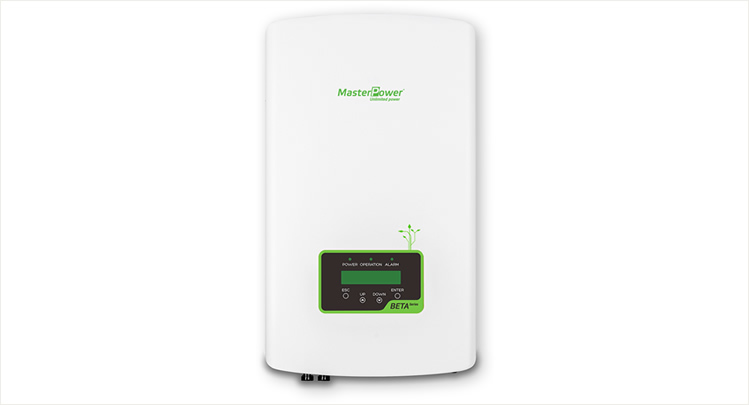

Serie Beta 1P (2.5-6)K-4G
Características
• 97.7% de eficiencia máxima.
• Corriente de string hasta 14 A.
• Tecnología de conmutación de alta frecuencia.
• Amplio rango de voltaje y bajo voltaje de arranque.
• Diseño de 2 MPPT con algoritmo preciso.
• Administrador de exportación de energía integrado (EPM).
• Protección AFCI, reduce activamente el riesgo de incendio.
• Compacto y ligero.
• Conexión amigable y adaptable a la red.
SOLUCIONES
+PENSAR +CONSTRUIR
Especificaciones
| MODELO | Beta 1P2.5K-4G |
Beta 1P3K-4G |
Beta 1P3.6K-4G |
Beta 1P4K-4G |
Beta 1P4.6K-4G |
Beta 1P5K-4G |
Beta 1P6K-4G |
|
|---|---|---|---|---|---|---|---|---|
| ENTRADA (CC) | ||||||||
| Máx. Potencia FV de Entrada Recomendada (kW) | 3.75 | 4.5 | 5.4 | 6 | 6.9 | 7.5 | 9 | |
| Máximo Voltaje de Entrada (V) | 550 | 600 | ||||||
| Voltaje Nominal (V) | 250 | 330 | ||||||
| Voltaje de Arranque (V) | 60 | 120 | ||||||
| Rango de Voltaje MPPT (V) | 50 - 450 | 90 - 520 | ||||||
| Máxima Corriente de Entrada (A) | 14/14 | |||||||
| Máxima Corriente de Cortocircuito (A) | 22/22 | |||||||
| Nº de MPPT / Nº Máx. de Cadenas de Entrada | 2/2 | |||||||
| SALIDA (CA) | ||||||||
| Potencia Nominal de Salida (kW) |
2.5 | 3 | 3.6 | 4 | 4.6 | 5 | 6 | |
| Máxima Potencia Aparente de Salida (kVA) | 2.8 | 3.3 | 4 | 4.4 | 5 | 5 | 6 | |
| Máxima Potencia de Salida (kW) | 2.8 | 3.3 | 4 | 4.4 | 5 | 5 | 6 | |
| Voltaje Nominal de la Red (V) | 1/N/PE, 220 /230 | |||||||
| Frecuencia Nominal de la Red (Hz) | 50/60 | |||||||
| Corriente Nominal de Salida de Red (A) | 11.4/10.9 | 13.6/13 | 16/15.7 | 18.2/17.4 | 20.9/20 | 22.7/21.7 | 27.3 | |
| Máxima Corriente de Salida (A) | 13.3 | 15.7 | 16 | 21 | 23.8 | 25 | 27.3 | |
| Factor de Potencia |
>0.99 (0.8 capacitivo a 0.8 inductivo) | |||||||
| THDi | < 3% | |||||||
| EFICIENCIA | ||||||||
| Eficiencia Máxima |
97.3% | 97.3% | 97.6% | 97.7% | ||||
| Eficiencia EU | 96.5% | 96.6% | 97.1% | 97.1% | ||||
| PROTECCIÓN | ||||||||
| Protección contra Polaridad Inversa CC | Si | |||||||
| Protección contra Cortocircuito | Si | |||||||
| Protección de Sobrecorriente de Salida | Si | |||||||
| Protección contra Sobretensiones | Si | |||||||
| Monitoreo de Red | Si | |||||||
| Protección Anti-isla | Si | |||||||
| Protección de Temperatura | Si | |||||||
| AFCI Integrado (Protección de fallo de arco CC) |
Sí (1) | |||||||
| Interruptor de CC Integrado | Opcional | |||||||
| DATOS GENERALES | ||||||||
| Dimensiones, Longitud x Altura x Anchura (mm) |
310 x 543 x 160 | |||||||
| Peso (kg) | 11 | 11.2 | 12 | |||||
| Topología | Sin Transformador | |||||||
| Consumo Propio (noche) | < 1W | |||||||
| Rango de Temperatura de Funcionamiento | -25°C ~ 60°C | |||||||
| Humedad Relativa | 0 - 100% | |||||||
| Nivel de Protección |
IP66 | |||||||
| Enfriamiento | Convección natural | |||||||
| Altitud Máxima de Funcionamiento |
4000 m | |||||||
| Estándar de Conexión de Red | G98(2) o G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA | |||||||
| Estándar de Seguridad / EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-3 | |||||||
| CARACTERÍSTICAS | ||||||||
| Conexión de CC |
Conector MC4 | |||||||
| Conexión de CA | Enchufe de conexión rápida | |||||||
| Pantalla | LCD | |||||||
| Comunicación | RS-485, Opcional: Wi-Fi, GPRS | |||||||
(1) Activación necesaria.
(2) G98 para 2.5 K - 3.6 K.
Las características técnicas del producto están sujetas a cambios sin previo aviso.
