Beta (80-100)K-5G

Beta (80-100)K-5G
Beta (80-100)K-5G

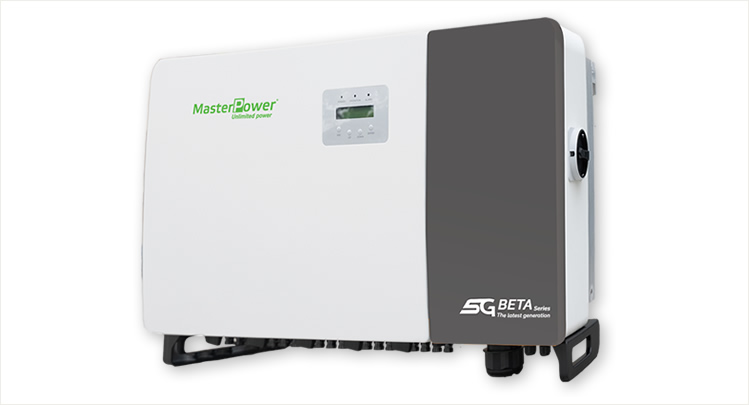

Serie Beta (80-100)K-5G

Características
•  13 A por cadena, 150% de capacidad de sobrecarga de CC.
•  9 MPPT individuales, menor pérdida de producción.
•  Algoritmo de lógica eficiente, más del 99% máx.
•  Monitoreo de cadena de modulos FV, menor tiempo O&M.
•  Función de escaneo IV inteligente remota y local.
•  Tecnología de represión de fuga de corriente.
•  Modo de trabajo voltio-vatio integrado.
•  Alarma de retroceso de entrada CC.
•  Función anti-PID opcional integrada.
•  Función de compensación de potencia reactiva.

Especificaciones

MODELO Beta 80K-5G Beta 100K-HV-5G
ENTRADA (CC)
Potencia Máxima Recomendada de Entrada CC (kW) 112 126
Tensión de Entrada CC (V) 1100
Voltaje CC Nominal (V) 600 720
Tensión de Salida (V) 200
Rango de Tensión de Funcionamiento MPPT (V) 180 - 1000
Carga Completa Rango de Tensión MPPT (V) 505 - 850
Corriente Máxima de Entrada (A) 26*8 26*9
Máxima Corriente de Cortocircuito para cada MPPT (A) 40*8 40*9
Número de MPPT / Cadena para entrada MPPT 8/A:2; B:2; C:2; D:2; E:2; F:2; G:2; H:2 9/A:2; B:2; C:2; D:2; E:2; F:2; G:2; H:2; I:2
SALIDA (CA)
Potencia Nominal de Salida (kW)
80 100
Potencia Máxima de Salida Aparente (kVA) 88 110
Potencia Máxima de Salida (kW) 88 110
Tensión Nominal de la Red (V) 230 / 400 480
Frecuencia Nominal de la Red (Hz) 50 / 60
Rango de Frecuencia de la Red de CA (Hz) 45 ~ 55 / 55 ~ 60
Fases de Operación Tres
Corriente Nominal de Salida de Red (A) 115.5 120.3
Corriente de Salida (A) 133.7 132.3
Factor de Potencia (la potencia de salida nominal) 0.8 Adelantado... 0.8 Atrasado
THDi (la potencia de salida nominal) < 3%
Corriente de Inyección CC 0.5% In
EFICIENCIA
Eficiencia Máxima 99.0%
Eficiencia EU 98.4%
Eficiencia MPPT 99.5%
PROTECCIÓN
Protección Anti-isla
Si
Protección contra Inversión de Polaridad CC Si
Monitoreo de la Resistencia de Aislamiento Si
Detección de Corriente Residual Si
Protección de Sobretensión CC Tipo II / Tipo I + II
Protección de Sobretensión CA Tipo II
Monitoreo de la Red Si
Monitoreo de Cadenas Si
Escaneo de Curvas I / V Si
Anti-PID Si
Protección de Fallo de Circuito CC Si
Interruptor de CC Integrado Si
Interruptor de CA Integrado Opcional
DATOS GENERALES
Dimensiones (mm)
1050W*567H*286.5D
Peso (kg) < 85
Topología Sin Transformador
Consumo Propio (noche) < 2W
Rango de Temperatura Ambiente de Funcionamiento -25 ~ 60°C
Humedad Relativa 0 ~ 100%
Protección IP IP66
Emisión de Ruidos (típico) ≤ 55 dBA
Concepto de Refrigeración Ventilador redundante inteligente
Altitud Máxima de Funcionamiento 4000 m
NORMAS
Estándar de Conexión de Red
EN50549, G99, AS4777.2-2015, VDE0126-1-1, IEC62727, VDE4105-2018, IEE1547, UL1741SA
Estándar de Seguridad / EMC IEC62109-1/-2, NB/T32004-2018, EN61000-6-1, EN61000-6-3, UL1741, FCC
CARACTERÍSTICAS
Conexión de CC MC4
Conexión de CA Conectores de terminal OT
Pantalla LCD, 2 × 20 Z.
Conexiones de Comunicación RS485 / PLC (opcional)
Garantía 5/ 10 / 15 / 20 años

Las características técnicas del producto están sujetas a cambios sin previo aviso.
