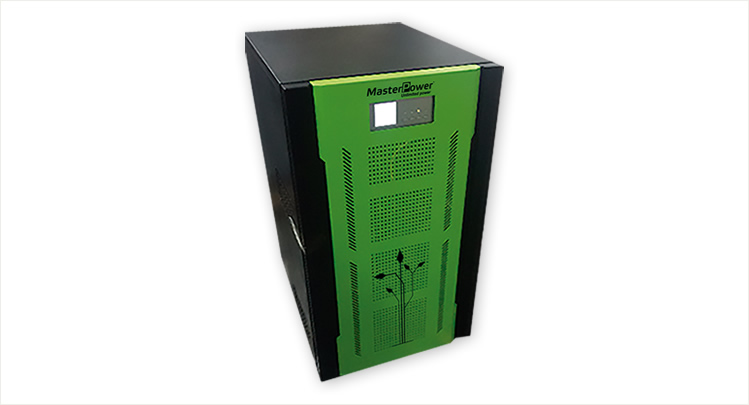

Alpha UL UM-30KW

Alpha UL UM-30KW
Alpha UL UM-30KW

Series ALPHA

Características
Salida de onda sinusoidal pura.
Autoconsumo e inyección a la red.
Opción de dar prioridad al suministro proveniente de la fotovoltaica, de las baterías o de la red.
El transformador cuenta con un diseño de aislamiento galvánico.
Opción de ajustar tanto el voltaje como la corriente de carga.
Opción de programar distintos modos de funcionamiento: conexión a la red, fuera de red y conexión a la red con respaldo de seguridad.
Incorpora un temporizador que se adapta a varios modos de funcionamiento de encendido/apagado.
Múltiples conexiones; USB, RS-232, Modbus, WIFI, GPRS y SNMP.
Dispone de un software de supervisión para visualizar y controlar el estado de la instalación en tiempo real.
Opción de paralelizar hasta 4 unidades.

SOLUCIONES

+PENSAR +CONSTRUIR

Especificaciones

MODEL Alpha UL UM-30KW
FICHA DE DATOS
Maximum PV Input Power 45 KW
Rated Output Power 30 KW
Maximum Charging Power 30 KW
GRID-TIE OPERATION
PV
INPUT
(DC)
Nominal DC Voltage 720 VDC
Maximum DC Voltage 950 VDC
Start-up Voltage / Initial Feeding Voltage 500 VDC / 550 VDC
MPP Voltage Range 500 ~ 900 VDC
Full power MPP Voltage Range 625 ~ 900 VDC
Number of MPP Trackers 1
Maximum Input Current 72 A
GRID/UTILITY
OUTPUT
(AC)
Nominal Output Voltage 230 VAC* (P-N) / 400 VAC (P-P)
Output Voltage Range 184 - 265 VAC per phase
Output Frequency Range 47.5 ~ 51.5 Hz or 59.3 ~ 60.5 Hz
Nominal Output Current 43.5 A per phase
Power Factor > 0.99
EFFICIENCY Maximum Conversion Efficiency (DC/AC) 95%
OFF-GRID OPERATION
AC
INPUT
AC Start-up Voltage 150 - 170 VAC per phase
Auto Restart Voltage 180 VAC per phase
Acceptable Input Voltage Range 170 - 280 VAC per phase
Maximum AC Input Current 65 A per phase
PV
INPUT
(DC)
Maximum DC Power 45 KW
Maximum DC Voltage 950 VDC
MPP Voltage Range 500 ~ 900 VDC
Number of MPP Trackers 1
Maximum Input Current 72 A
BATTERY
MODE
OUTPUT
(AC)
Nominal Output Voltage 230 VAC (P-N) / 400 VAC (P-P)
Output Frequency 50 / 60 Hz (auto sensing)
Output Waveform Pure sine wave
Efficiency (DC to AC) > 91%
HYBRID OPERATION
PV
INPUT
(DC)
Maximum DC Power 45 KW
Nominal DC Voltage 720 VDC
Maximum DC Voltage 950 VDC
Start-up Voltage / Initial Feeding Voltage 500 VDC / 550 VDC
MPP Voltage Range 500 ~ 900 VDC
Number of MPP Trackers 1
Maximum Input Current 72 A
GRID/UTILITY
OUTPUT
(AC)
Nominal Output Voltage 230 VAC (P-N) / 400 VAC (P-P)
Output Voltage Range 184 - 265 VAC per phase
Output Frequency Range 47.5 ~ 51.5 Hz or 59.3 ~ 60.5 Hz
Nominal Output Current 43.5 A per phase
Power Factor > 0.99
AC
INPUT
AC Start-up Voltage 150 - 170 VAC per phase
Auto Restart Voltage 180 VAC per phase
Acceptable Input Voltage Range 170 - 280 VAC per phase
Maximum AC Input Current 43.5 A per phase
BATTERY
MODE
OUTPUT
(AC)
Nominal Output Voltage 230 VAC (P-N) / 400 VAC (P-P)
Output Frequency 50 / 60 Hz (auto sensing)
Output Waveform Pure sine wave
Efficiency (DC to AC) > 91%
BATTERY
&
CHARGER
Nominal Battery Voltage 348 ~ 384 VDC (adjustable)
Maximum Charging Current 80 A
GENERAL
PHYSICAL Dimension, D x W x H (mm) 745 x 600 x 1140
Net Weight (kgs) 368
INTERFACE Communication Port RS - 232 / USB
Intelligent Slot Optional SNMP, GRPS, WIFI, Modbus cards available
ENVIRONMENT Humidity 0 ~ 90% RH (No condensing)
Operating Temperature -10°C to 55°C
Altitude 0 ~ 1000 m**

* Estas cifras se basan en la norma VDE-4105. Todas las cifras pueden variar según el voltaje de CA y requisitos de cada país.
** Cuando la altitud sea superior a 1000 m, existirá una reducción de potencia del 1% cada 100 m.

Las características técnicas del producto están sujetas a cambios sin previo aviso.
